네트워크 장치로는 리피터, 허브, 브리지, 라우터 등이 사용되며,

2개 이상의 다른 종류의 네트워크를 연결하여 정보를 주고받을 수 있도록 하는 장치로는 게이트웨이가 사용된다.





리피터

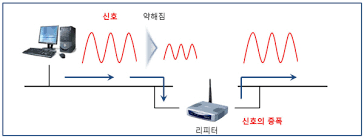

 리피터(repeater)는 다음 그림처럼 네트워크 케이블을 통해 전송되는 신호가 약해지거나 잡음 등의 이류로 원래의 신호가 훼손되는 것을 막기 위해 전송 신호를 원래의 신호로 재생하여 다음 구간으로 재전송하는 장치이다.

단순 증폭만 하게 되면 불필요한 잡음까지 증폭되기 때문에 리피터는 신호를 구분하여 재생하는 방법을 사용한다.

네트워크 구축 시 여러 대의 리피터를 사용하면 먼 거리까지 데이터를 전송할 수 있으나, 리피터 통과 비용이 발생하기 때문에 무한정 설치는 어렵다.



허브

허브는 단순히 하나의 노드에서 수신한 신호를 정확히 재생하여 다른 쪽으로 보내는 장치로, 요즘에 출시되는 허브는 리피터의 기능도 갖고 있다. 허브의 종류로는 더미 허브, 스위치 허브, 스태커블 허브가 있다.



 1) 더미 허브

 더미 허브는 자신에게 들어온 데이터를 단순히 허브에 연결되어 있는 노드들에게 똑같이 복사해서 전달해 주는 역할만을 한다. 허브에 연결되어 있는 각각의 노드들은 전달되어 온 데이터를 검사하여 자신의 것이면 받아들이고 그렇지 않으면 무시한다. 이 더미 허브는 허브에 연결된 노드가 일정 수 이상되면 네트워크에 심각한 속도 저하가 발생한다. 즉 소규모 네트워크 환경에서 주로 사용하는 것이 바람직하다. 또한 들어온 패킷을 모든 노드에게 전송하기 때문에 보안적으로 문제점을 가진다.





2) 스위칭 허브



 스위칭 허브는 스위칭 기능을 가지고 있어서 목적지에 해당하는 노드에게만 자신에게 들어온 데이터를 전송하고 다른 노드에게는 전송하지 않기 때문에 더미 허브와 같은 보안 문제가 발생하지 않는다. 또한 전이중 방식으로 통신이 가능하여 여러 대의 노드가 연결되더라도 우수한 전송속도를 갖는다.



3) 스태커블 허브



 허브와 허브를 일반 허브로 연결하면 전송속도의 저하가 일어날 수 있지만 스태커블 허브를 사용하면 그런 현상이 발생하지 않는다.  스태커블 허브에서 허브끼리는 cascade 케이블이라고 하는 전용 케이블을 사용하며, 네트워크가 계속 확장될 때 허브와 허브 사이를 스태커블 허브로 연결하여 용량을 확장할 수 있다.





브리지

브리지(bridge)는 복수의 LAN들을 서로 연결해 주는 역할을 한다. 즉, 복수의 LAN을 연결하기 위한 장치로 데이터링크 계층에서 동작하는 통신 장치가 브리지이다.

브리지는 자신이 수신한 데이터의 전송 주소=물리주소인 MAC 주소를 검사해서 목적지가 송신지와 다른 LAN인 경우에는 다른 LAN으로 전송하지만, 만약 데이터의 목적지가 송신지와 같은 LAN상에 있을 경우에는 다른 LAN으로 불필요한 데이터를 전송하지 않기 때문에 네트워크의 혼잡성을 줄일 수 있다.

일반적으로 브리지는 서로 다른 구조의 네트워크를 연결하기 위해서 사용할 수 없지만, 변환 브리지를 사용하면 서로 다른 구조의 네트워크를 연결할 수 있다. 단점은 리피터보다 전송속도가 느리며, 가격도 비싸다. 보통 스위치를 대신 사용한다.





라우터

일반적으로 라우터(router)는 인터넷과 같이 각각의 컴퓨터들을 구별하기 위해 IP주소를 사용하는 네트워크에서 IP 네트워크들 간을 연결하거나 IP 네트워크와 인터넷을 연결하기 위해 사용하는 장치로 네트워크 계층에서 동작한다.

라우터를 이용하여 LAN을 구성하면 송/수신 장치가 서로 다른 매체 접근 방식을 사용하더라도 동일한 네트워크 계층 프로토콜만 사용한다면 상호 간의 데이터를 송/수신할 수 있다. 또한 라우터는 가장 최적의 경로를 선택하여 전송하는 라우팅 기능과 오류 있는 패킷을 검출하여 폐기하는 기능도 가진다.

 라우터는 효율적인 라우팅을 위해 라우팅 테이블을 유지하며 관리 기법에 따라 수동적인 방법인 정적 라우팅과 라우팅 간의 정보 교환을 통해 라우팅 테이블을 자동 관리하는 동적 라우팅으로 구분된다.

라우터와 브리지의 차이점은 데이터를 전송하기 위해 어떠한 주소를 사용하는 가에 있다. 브리지는 네트워크 카드의 물리적 주소를 사용하는 반면 라우터는 IP와 같은 네트워크 주소를 사용한다.



게이트웨이

게이트웨이(gateway)는 서로 다른 통신 프로토콜을 사용하는 2개의 완전히 다른 네트워크 사이에서 상호 연결을 제공해주는 통신 장치이다. 이를 위해 자신의 네트워크에서 사용하는 프로토콜을 상대방의 네트워크에서 사용하는 프로토콜로 전환해 주는 역할을 수행하며 이때 전송되는 데이터의 형식도 변환시키는 장치이다.

이미 구축되어 있는 두 네트워크가 서로 다른 구조의 네트워크로 이루어져 있다면 게이트웨이를 설치함으로써 하나의 네트워크처럼 사용할 수 있다.
